2. 系统控制方案

 系统采用分散集中控制方式，便于自动运行控制，包括自动张紧、自动松带、自动起动/停止、

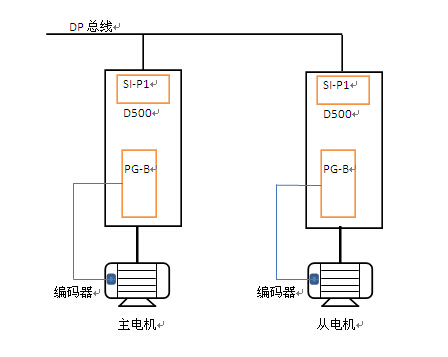

自动监视运行状态等等，方便操作。整个系统示意图如下。

 整个系统包含操作台一套、185KW柜式变频器二套、变频柜二套、配电柜一套，操作台上安装

所有操作按钮、报警指示、触摸屏等，每套变频柜安装二个小变频器及制动单元及制动电阻等。

185KW柜式变频器与小变频柜可以安装在主电机附近，也可以集中安装，操作台可以放在操作室内，

以便于操作。

3. 主要器件

PLC：                                                        西门子S7-314-2DP

触摸屏：                                                 昆仑通态TCP1063E

主变频：                                                 SPC-D5315-T6

PG卡：                                                     PG-B

编码器：                                                 天津宜科EB100P45-P6CR-1024

绞车及制动变频：                               SPC-D51P5-T4

通信卡：                                                 SI-P1

4. 视频监控

视频监控系统是独立的系统，根据现场情况在定。
