A1000系列
-以卓越性能探索全新驱动领域的“A1000”变频器闪亮登场!
业内顶级的超高效运行,源于对世界驱动器市场了如指掌的安川。
超强的性能,等待您的切身体验,这就是品质卓越的安川。
“A1000”是将您梦寐以求的性能、功能高度融合的电流矢量控制通用变频器。
它秉承了安川对于“可靠品质”的一贯追求,
以焕然一新的面貌将最佳性能呈现在您的面前。
产品概述和特点
技术参数
相关下载
特点1 超群的电机驱动性能 |
● 最先进的电机驱动技术 |
■ 实现所有电机的控制 |

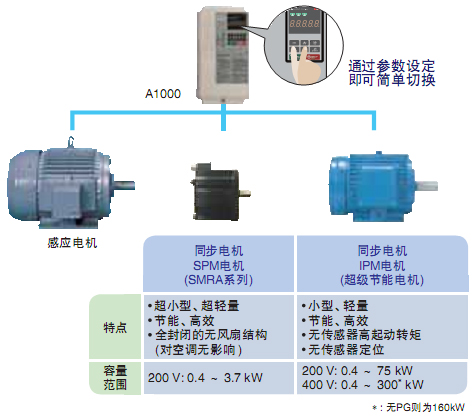

无论是驱动感应电机或是同步电机(IPM电机/SPM电机),都能实现高性能的电流矢量控制。 |
■ 感应电机和同步电机用变频器可以通用 |
■ 可以通过参数设定,切换感应电机与同步电机 |
» 转矩特性 |
[PM用无PG高级矢量控制] |

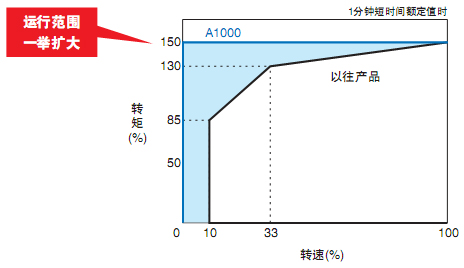

» 速度控制范围比较 |
[PM用无PG高级矢量控制] |

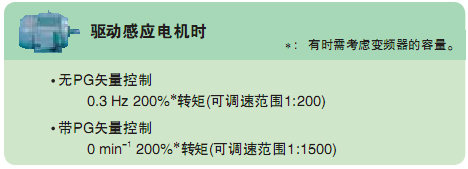

■ 使用高性能电流矢量控制,感应电机也能实现高起动转矩 |
● 配备丰富的自学习功能 |
■ 内置多种自学习方式,无论是驱动感应电机或是同步电机,都能充分发挥驱动性能 |
■ 自学习内容还包括客户的机械 |

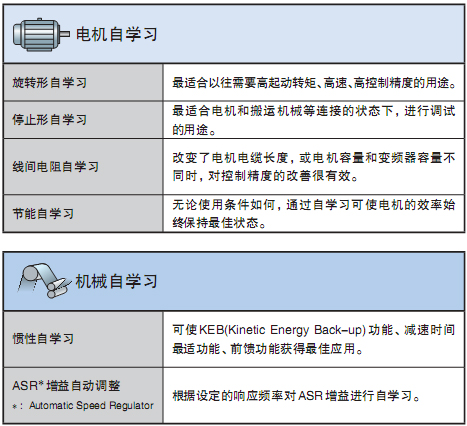

» 自学习的种类 |
■ 配备新方式的在线自学习 |
运行中可以一直检出电机特性的变化,进行高精度的速度控制。 |
● 平稳运行 |
■ 与以往产品相比,降低了转矩脉动,实现更平稳的运行 |

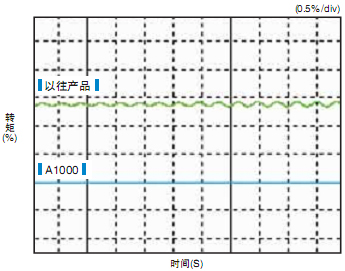

» 转矩脉动比较(带PG矢量控制 零速运行时) |
● 符合用途的瞬时停电措施 |
■ 可以选择2种瞬时停电补偿功能 |

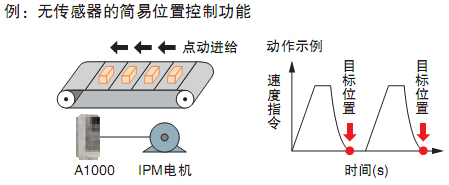

■ 可以用于感应电机或同步电机的无传感器控制 |
» 速度搜索功能 |

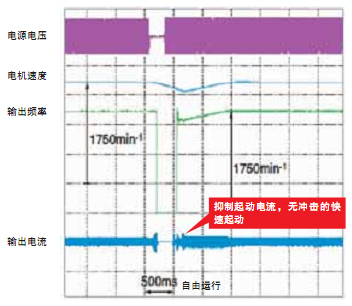

搜索自由运行状态的转速,轻松再起动 |
• 最佳用途 |
风机、鼓风机等装有旋转体的流体机械 |
» KEB(Kinetic Energy Back-up)功能 |

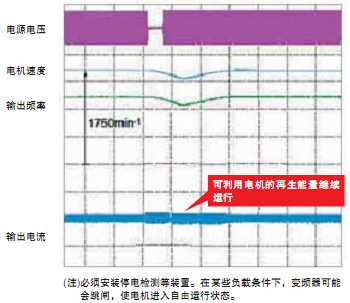

电机不进入自由运行状态,继续运行 |
• 最佳用途 |
胶片生产线等的瞬时停电措施 |
● 可进行2秒钟*的瞬时停电补偿 |
• 符合半导体制造设备的标准 |
• 可省去UPS(不间断电源)等特殊设备 |
• 检测到低电压时,自动进行瞬时停电补偿 |
*:有些容量需要瞬时停电补偿单元(选购件)。 |
特点2 始于变频器的环保性能 | |
● 节能 | |
» 新一代节能运行 | |
■ 采用最先进的节能控制技术 | |
使用变频器的节能控制,可实现感应电机的高效率运行。 | |
■ 用于同步电机时超级节能 | |
高效率的同步电机和变频器的节能控制同时使用,可以超越感应电机,实现超级节能。 | |
» 源于变频器驱动的高效率控制 | |
![]() | |

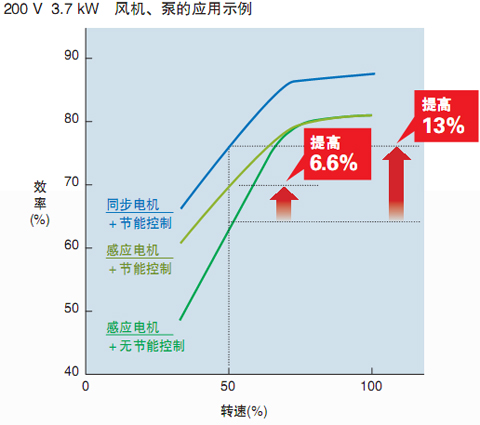

» 节能效果 | |

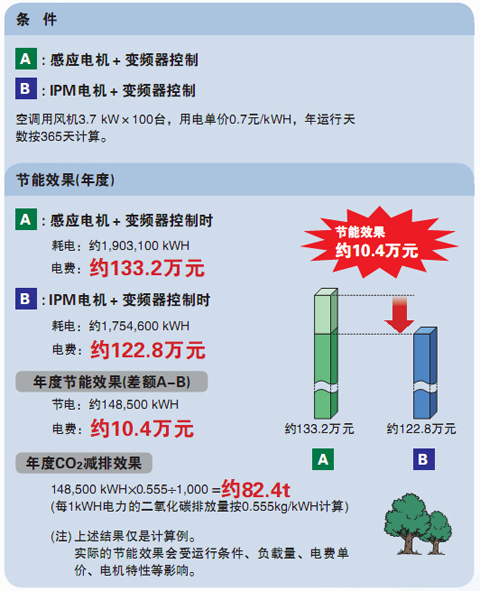

A1000的节能效果计算示例 | |
![]() | |
● 耐环境性 | |
» 耐环境性设计 | |
■ 备有耐湿、耐尘、耐油、耐振动等耐环境的强化产品 | |
■ 同时备有防尘、防滴型IP54*等带保护结构的产品 | |
*:准备中 | |
» 符合RoHS指令 | |
■ 标准产品符合RoHS(欧洲特定有害物质使用限制)指令 | ![]() |
» 降低噪音 | |
■ 采用Swing PWM方式,在抑制电磁干扰的同时还降低了刺耳的噪音 | |

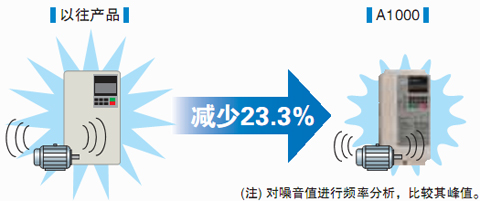

» 以往产品与Swing PWM方式的噪音比较 | |
![]() | |
» 抑制电源高次谐波 | |

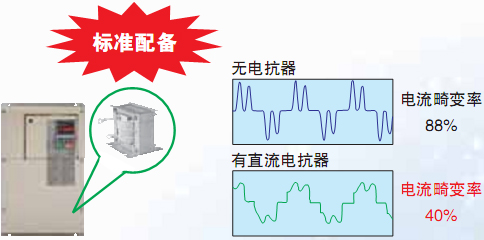

■ 标配高次谐波抑制用的直流电抗器(22kW)以上 | |
![]() | |
■ 备有抑制高次谐波的12相、18相整流选购件*、高次谐波抑制滤波器 | |
*:准备中。客户需准备3线圈、4线圈变压器。 | |
● 安全环境 | |
» 符合安全标准 | |
■ 符合EN954-1 Cat.3及IEC/EN61508 SIL2 | |
■ 增加了可见是安全功能动作的EDM(External Device Monitor)功能 | |

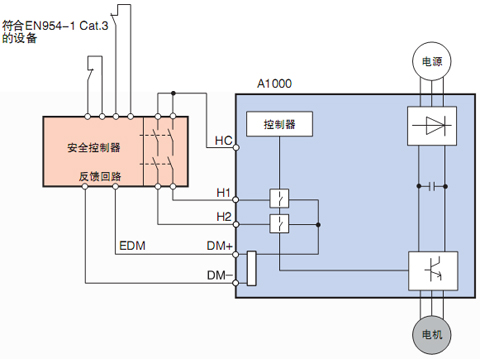

» 接线示例 | |
A1000备有2个安全输入端子和一个输出端子。 | |
输入:H1端子或H2端子任一个打开时动作 | |
输出:安全功能动作时EDM输出 | |
![]() | |
» 停电时的安全停止 | |
■ 配备停电时电机不自由运行,而能快速安全减速停止的KEB(Kinetic Energy Back-up)功能 | |

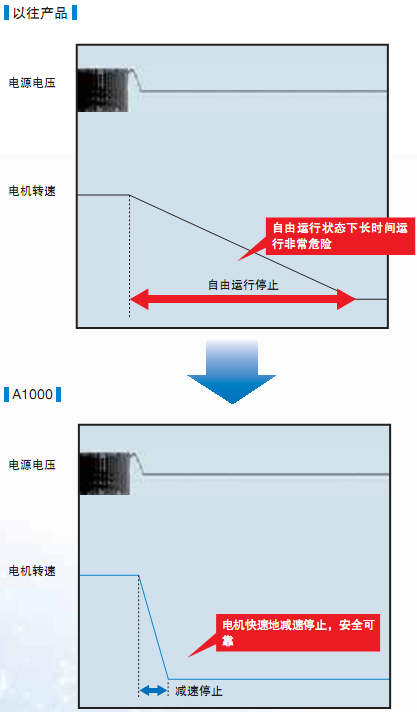

» 使用KEB功能,能安全的快速减速 | |
• 最佳用途 | |
最适用于机床主轴电机和胶片生产线等的停电对策。 | |
![]() |
特点3 改变机械登记的业界最强性能 |
● 加快实现机械小型化的紧凑设计 |

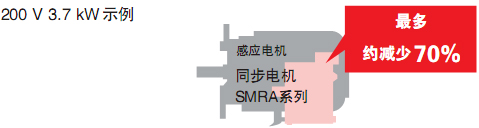

■ 将世界最小级别变频器与小型、轻量的同步电机相组合,可加快机械小型化进程 |

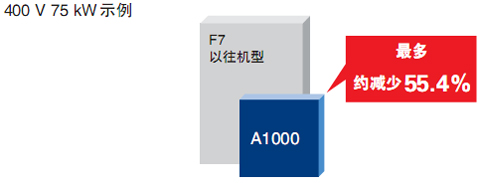

» 变频器体积比 |
![]() |
» 电机体积比 |
![]() |
■ 通过并排安装*,可以进一步减小安装体积 |
*:18.5kW以下的机型 |
■ 备有无散热片型* |
*:准备中 |

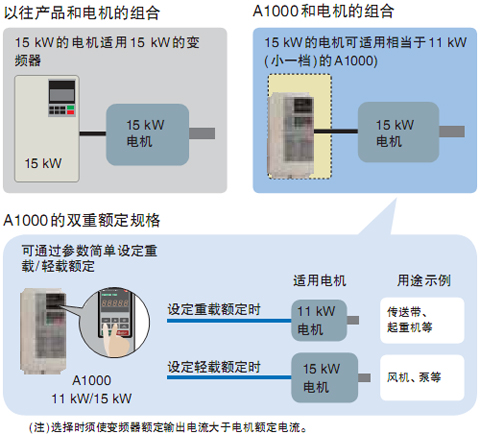

■ 双重额定功能,是机械更趋小型化 |
采用1台变频器即可选择轻载(ND)、重载(HD)额定的双重额定规格。根据电机的用途,有时可使用小一档容量的变频器。 |
» 可根据用途进行最适宜选型的2重额定 |
![]() |
● 根据喜好定制变频器 |
■ 配备可视编程功能DriveWorksEZ* |
使用计算机,通过鼠标的拖放操作,可按照客户的机械规格简单定制变频器。 |
能编制特殊动作和新的检测功能等,并载入变频器。 |
» 编制特殊动作 |
![]() |

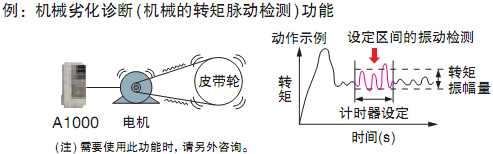

» 编制检测功能 |
![]() |
■ 配备USB端口,便于连接计算机 |

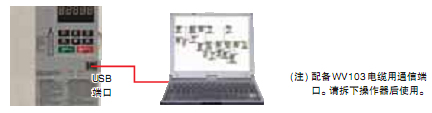

» 通过USB端口与计算机连接 |
![]() |
● 轻松调试 |
■ 自动设定最适宜的参数 |

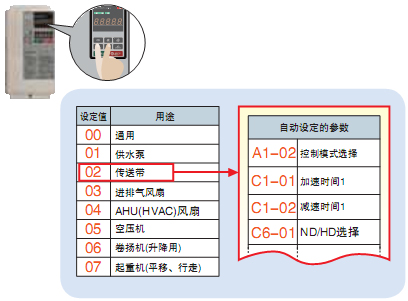

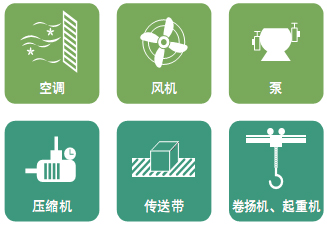

使用用途选择功能,只需选择机械用途,即可自动设定最适宜的参数。无需烦琐的参数设定,可缩短试运行时间。 |
![]() |

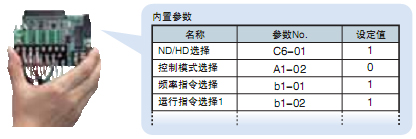

» 通过参数简单设定 |
选择传送带,就能自动给必须的5个项目参数设定最适宜的值。 |
![]() |
● 确实可靠的制动功能 |
■ 使用过励磁制动功能,无制动电阻也能紧急制动 |

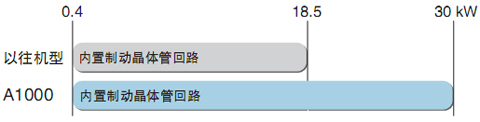

■ 扩展了内置制动晶体管的机型,若增加制动电阻,可获得更大的制动力 |
![]() |
● 多种通信选购卡 |
■ 标准配备RS-422/485通信功能 |
■ 安装通信选购卡,即可用于PROFIBUS-DP、DeviceNet、CC-Link、CANopen、LONWORKS*、MECHATROLINK-II*等各种现场网络 |
*:准备中 |
(注)产品名称为各公司的注册商标 |
■ 节省布线和空间,机械的设计、安装、维护均方便 |
● 长寿命设计 |
» 变频器设计寿命:10年 |
■ 采用使用年限长的风扇、电容器、继电器、IGBT等部件,变频器的设计寿命可达10年* |
*:环境温度40°C,负载率80%,24小时连续运行时的值。此数值随使用条件而异。 |
» 电机寿命 |
■ 同步电机由于转子无铜损,轴承温度低,因此电机轴承的寿命约为感应电机的2倍 |
» 诊断预测寿命的提醒信号输出 |

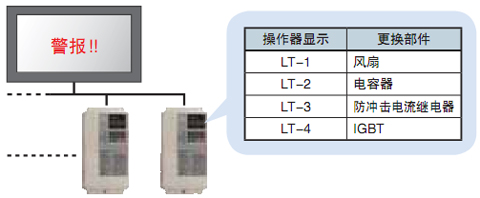

■ 通过诊断预测寿命,可以输出易损件维护时间的提醒信号 |
» 变频器的提醒信号输出至上位控制器 |
![]() |
● 简单维护 |
» 业界首创带参数备份功能的可拆卸式端子排 |
■ 万一变频器发生故障,无需拆装控制信号的接线和重新设定参数 |
» 带参数备份功能的可拆卸式端子排 |
![]() |
» 支持工具DriveWizard Plus* |
■ 使用计算机,可以一并管理数台变频器的参数 |
■ 配备各种监视、参数编辑、曲线运行、示波等功能,使变频器的调试和维护等作业更加方便 |

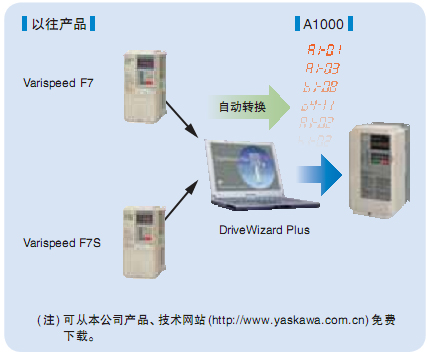

■ 从以往产品自动转换参数的驱动器更换功能,在更换变频器时,或万一发生故障进行更换时可省去参数设定的作业 |
» 驱动器更换功能 |
![]() |
» 参数拷贝功能 |
■ 标配的操作器内置参数拷贝功能,可以简单进行参数的上传/下载 |
■ 使用带USB拷贝单元的选购件,能简单拷贝变频器的参数 |
A1000 产品规格
可通过参数(C6-01)设定轻载(ND)/重载(HD)额定(出厂设定)。
● 200V级(三相/单相)
型号 | CIMR-AB2A | 0004 | 0006 | 0008 | 0010 | 0012 | 0018 | 0021 | |
最大适用电机容量(kW)*1 | ND额定 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | |
HD额定 | 0.4 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 3.7 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 3.9 | 7.3 | 8.8 | 10.8 | 13.9 | 18.5 | 24 |
HD额定 | 2.9 | 5.8 | 7 | 7.5 | 11 | 15.6 | 18.9 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 1.3 | 2.3 | 3 | 3.7 | 4.6 | 6.7 | 8 |
HD额定 | 1.2*5 | 1.9*5 | 2.6*5 | 3*5 | 4.2*5 | 5.3*5 | 6.7*5 | ||
额定输出电流(A) | ND额定*4 | 3.5 | 6 | 8 | 9.6 | 12 | 17.5 | 21 | |
HD额定 | 3.2*5 | 5*5 | 6.9*5 | 8*5 | 11*5 | 14*5 | 17.5*5 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | ||||||||
载波频率 | 2~15kHz(可根据参数变更) | ||||||||
最大输出电压(V) | 三相200~240V(对应输入电压) | ||||||||
最高输出频率 | 400Hz(可根据参数变更) | ||||||||
电源 | 额定电压·额定频率 | AC:三相200~240V 50/60Hz DC:270~340V | |||||||
允许电压波动 | -15%~+10% | ||||||||
允许频率波动 | ±5% | ||||||||
电源设备容量(kVA) | ND额定 | 2.2 | 3.1 | 4.1 | 5.8 | 7.8 | 9.5 | 14 | |
HD额定 | 1.3 | 2.2 | 3.1 | 4.1 | 5.8 | 7.8 | 9.5 | ||
电源高次谐波对策 | 直流电抗器 | 选购件 | |||||||
制动功能 | 制动晶体管 | 内置 |
型号 | CIMR-AB2A | 0030 | 0040 | 0056 | 0069 | 0081 | 0110 | 0138 | |
最大适用电机容量(kW)*1 | ND额定 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | |
HD额定 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 37 | 52 | 68 | 80 | 92 | 111 | 136 |
HD额定 | 28 | 37 | 52 | 68 | 80 | 82 | 111 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 11.4 | 15.2 | 21 | 26 | 31 | 42 | 53 |
HD额定 | 9.5*5 | 12.6*5 | 17.9*5 | 23*5 | 29*5 | 32*5 | 44*5 | ||
额定输出电流(A) | ND额定*4 | 30 | 40 | 56 | 69 | 81 | 110 | 138 | |
HD额定 | 25*5 | 33*5 | 47*5 | 60*5 | 75*5 | 85*5 | 115*5 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | ||||||||
载波频率 | 2~15kHz(可根据参数变更) | ||||||||
最大输出电压(V) | 三相200~240V(对应输入电压) | ||||||||
最高输出频率 | 400Hz(可根据参数变更) | ||||||||
电源 | 额定电压·额定频率 | AC:三相200~240V 50/60Hz DC:270~340V | |||||||
允许电压波动 | -15%~+10% | ||||||||
允许频率波动 | ±5% | ||||||||
电源设备容量(kVA) | ND额定 | 18 | 27 | 36 | 44 | 52 | 51 | 62 | |
HD额定 | 14 | 18 | 27 | 36 | 44 | 37 | 51 | ||
电源高次谐波对策 | 直流电抗器 | 选购件 | 内置 | ||||||
制动功能 | 制动晶体管 | 内置 |
型号 | CIMR-AB2A | 0169 | 0211 | 0250 | 0312 | 0360 | 0415 | |
最大适用电机容量(kW)*1 | ND额定 | 45 | 55 | 75 | 90 | 110 | 110 | |
HD额定 | 37 | 45 | 55 | 75 | 90 | 110 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 164 | 200 | 271 | 324 | 394 | 471 |
HD额定 | 136 | 164 | 200 | 271 | 324 | 394 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 64 | 80 | 95 | 119 | 137 | 158 |
HD额定 | 55*5 | 69*6 | 82*6 | 108*6 | 132*6 | 158*4 | ||
额定输出电流(A) | ND额定*4 | 169 | 211 | 250 | 312 | 360 | 415 | |
HD额定 | 145*5 | 180*6 | 215*6 | 283*6 | 346*6 | 415*4 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | |||||||
载波频率 | 2~15kHz(可根据参数变更) | |||||||
最大输出电压(V) | 三相200~240V(对应输入电压) | |||||||
最高输出频率 | 400Hz(可根据参数变更) | |||||||
电源 | 额定电压·额定频率 | AC:三相200~240V 50/60Hz DC:270~340V | ||||||
允许电压波动 | -15%~+10% | |||||||
允许频率波动 | ±5% | |||||||
电源设备容量(kVA) | ND额定 | 75 | 91 | 124 | 148 | 180 | 215 | |
HD额定 | 62 | 75 | 91 | 124 | 148 | 180 | ||
电源高次谐波对策 | 直流电抗器 | 内置 | ||||||
制动功能 | 制动晶体管 | 选购件 |
*1: | 最大适用电机容量为本公司制造的4极、60Hz、200V标准电机的容量。 |
更严密的选择方法是选择机型时,应使变频器额定输出电流大于电机额定电流。 | |
*2: | 表示额定输出电流时的值。额定输入电流值受到包括电源变压器、输入侧电抗器、接线条件等在内的电源侧阻抗的影响。 |
*3: | 额定输出容量在额定输出电压为220V的条件下计算得出。 |
*4: | 载波频率为2kHz时的数值。提高载波频率时,需要降低电流。 |
*5: | 载波频率为8kHz时的数值。提高载波频率时,需要降低电流。 |
*6: | 载波频率为5kHz时的数值。提高载波频率时,需要降低电流。 |
● 400V级
型号 | CIMR-AB4A | 0002 | 0004 | 0005 | 0007 | 0009 | 0011 | 0018 | |
最大适用电机容量(kW)*1 | ND额定 | 0.75 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | 7.5 | |
HD额定 | 0.4 | 0.75 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 2.1 | 4.3 | 5.9 | 8.1 | 9.4 | 14 | 20 |
HD额定 | 1.8 | 3.2 | 4.4 | 6 | 8.2 | 10.4 | 15 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 1.6 | 3.1 | 4.1 | 5.3 | 6.7 | 8.5 | 13.3 |
HD额定 | 1.4*5 | 2.6*5 | 3.7*5 | 4.2*5 | 5.5*5 | 7*5 | 11.3*5 | ||
额定输出电流(A) | ND额定*4 | 2.1 | 4.1 | 5.4 | 6.9 | 8.8 | 11.1 | 17.5 | |
HD额定 | 1.8*5 | 3.4*5 | 4.8*5 | 5.5*5 | 7.2*5 | 9.2*5 | 14.8*5 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | ||||||||
载波频率 | 2~15kHz(可根据参数变更) | ||||||||
最大输出电压(V) | 三相380~480V(对应输入电压) | ||||||||
最高输出频率 | 400Hz(可根据参数变更) | ||||||||
电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V | |||||||
允许电压波动 | -15%~+10% | ||||||||
允许频率波动 | ±5% | ||||||||
电源设备容量(kVA) | ND额定 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.4 | 19.4 | |
HD额定 | 1.4 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.6 | ||
电源高次谐波对策 | 直流电抗器 | 选购件 | |||||||
制动功能 | 制动晶体管 | 内置 |
型号 | CIMR-AB4A | 0023 | 0031 | 0038 | 0044 | 0058 | 0072 | 0088 | |
最大适用电机容量(kW)*1 | ND额定 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
HD额定 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 24 | 38 | 44 | 52 | 58 | 71 | 86 |
HD额定 | 20 | 29 | 39 | 44 | 43 | 58 | 71 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 17.5 | 24 | 29 | 34 | 44 | 55 | 67 |
HD额定 | 13.7*5 | 18.3*5 | 24*5 | 30*5 | 34*5 | 46*5 | 57*5 | ||
额定输出电流(A) | ND额定*4 | 23 | 31 | 38 | 44 | 58 | 72 | 88 | |
HD额定 | 18*5 | 24*5 | 31*5 | 39*5 | 45*5 | 60*5 | 75*5 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | ||||||||
载波频率 | 2~15kHz(可根据参数变更) | ||||||||
最大输出电压(V) | 三相380~480V(对应输入电压) | ||||||||
最高输出频率 | 400Hz(可根据参数变更) | ||||||||
电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V | |||||||
允许电压波动 | -15%~+10% | ||||||||
允许频率波动 | ±5% | ||||||||
电源设备容量(kVA) | ND额定 | 28.4 | 37.5 | 46.6 | 54.9 | 53 | 64.9 | 78.6 | |
HD额定 | 19.2 | 28.4 | 37.5 | 46.6 | 39.3 | 53 | 64.9 | ||
电源高次谐波对策 | 直流电抗器 | 选购件 | 内置 | ||||||
制动功能 | 制动晶体管 | 内置 | 选购件 |
型号 | CIMR-AB4A | 0103 | 0139 | 0165 | 0208 | 0250 | 0296 | 0362 | |
最大适用电机容量(kW)*1 | ND额定 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | |
HD额定 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 105 | 142 | 170 | 207 | 248 | 300 | 346 |
HD额定 | 86 | 105 | 142 | 170 | 207 | 248 | 300 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 78 | 106 | 126 | 159 | 191 | 226 | 276 |
HD额定 | 69*5 | 85*5 | 114*6 | 137*6 | 165*6 | 198*6 | 232*6 | ||
额定输出电流(A) | ND额定*4 | 103 | 139 | 165 | 208 | 250 | 296 | 362 | |
HD额定 | 91*5 | 112*5 | 150*6 | 180*6 | 216*6 | 260*6 | 304*6 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | ||||||||
载波频率 | 2~15kHz(可根据参数变更) | ||||||||
最大输出电压(V) | 三相380~480V(对应输入电压) | ||||||||
最高输出频率 | 400Hz(可根据参数变更) | ||||||||
电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V | |||||||
允许电压波动 | -15%~+10% | ||||||||
允许频率波动 | ±5% | ||||||||
电源设备容量(kVA) | ND额定 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.4 | 19.4 | |
HD额定 | 1.4 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.6 | ||
电源高次谐波对策 | 直流电抗器 | 内置 | |||||||
制动功能 | 制动晶体管 | 选购件 |
型号 | CIMR-AB4A | 0414 | 0515 | 0675 | |
最大适用电机容量(kW)*1 | ND额定 | 220 | 250 | 355 | |
HD额定 | 185 | 220 | 315 | ||
输入 | 额定输入电流(A)*2 | ND额定 | 410 | 465 | 657 |
HD额定 | 346 | 410 | 584 | ||
输出 | 额定输出容量(kVA)*3 | ND额定*4 | 316 | 392 | 514 |
HD额定 | 282*6 | 343*4 | 461*4 | ||
额定输出电流(A) | ND额定*4 | 414 | 515 | 675 | |
HD额定 | 370*6 | 450*4 | 605*4 | ||
过载耐量 | 轻载额定:额定输出电流的120% 60秒 重载额定:额定输出电流的150% 60秒 (用于往复性负载的用途时,需要降低额定值) | ||||
载波频率 | 2~15kHz(可根据参数变更) | ||||
最大输出电压(V) | 三相380~480V(对应输入电压) | ||||
最高输出频率 | 400Hz(可根据参数变更) | ||||
电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V | |||
允许电压波动 | -15%~+10% | ||||
允许频率波动 | ±5% | ||||
电源设备容量(kVA) | ND额定 | 375 | 416 | 601 | |
HD额定 | 316 | 375 | 508 | ||
电源高次谐波对策 | 直流电抗器 | 内置 | |||
制动功能 | 制动晶体管 | 选购件 |
*1: | 最大适用电机容量为本公司制造的4极、60Hz、400V标准电机的容量。 |
更严密的选择方法是选择机型时,应使变频器额定输出电流大于电机额定电流。 | |
*2: | 表示额定输出电流时的值。额定输入电流值受到包括电源变压器、输入侧电抗器、接线条件等在内的电源侧阻抗的影响。 |
*3: | 额定输出容量在额定输出电压为440V的条件下计算得出。 |
*4: | 载波频率为2kHz时的数值。提高载波频率时,需要降低电流。 |
*5: | 载波频率为8kHz时的数值。提高载波频率时,需要降低电流。 |
*6: | 载波频率为5kHz时的数值。提高载波频率时,需要降低电流。 |
● 通用规格
为获得表中所述“无PG矢量控制”的规格,需进行旋转形自学习。 |
项目 | 规格 | ||||||
控 制 特 性 | 控制方式 | V/f控制、带PG V/f控制、无PG矢量控制、带PG矢量控制、 PM用无PG矢量控制、PM用无PG高级矢量控制、PM用带PG矢量控制 | |||||
频率控制范围 | 0.01~400Hz | ||||||
频率精度 (温度波动) | 数字式指令:最高输出频率的±0.01%以内(-10~+40°C) 模拟量指令:最高输出频率的±0.1%以内(25°C±10°C) | ||||||
频率设定分辨率 | 数字式指令:0.01Hz 模拟量指令:0.03/60Hz(11bit) | ||||||
输出频率分辨率 (运算分辨率) | 0.001Hz | ||||||
频率设定信号 | -10~+10V,0~+10V,4~20mA,脉冲序列 | ||||||
起动转矩 | 150%/3Hz(无PG V/f控制、带PG V/f控制) 200%/0.3Hz*1(无PG矢量控制) 200%/0min-1*1(带PG矢量控制、PM用带PG矢量控制、PM用无PG高级矢量控制) 100%/5%(PM用无PG矢量控制) | ||||||
速度控制范围 | 1:1500(带PG矢量控制,PM用带PG矢量控制) 1:40(无PG V/f控制、带PG V/f控制) 1:100(PM用无PG高级矢量控制) 1:200(无PG矢量控制) 1:20(PM用无PG矢量控制) | ||||||
速度控制精度 | ±0.2%(25±10°C)(无PG矢量控制)*2 ±0.02%(25±20°C)(带PG矢量控制) | ||||||
速度响应 | 10Hz(25°C±10°C)(无PG矢量控制) 50Hz(25°C±10°C)(带PG矢量控制) (进行旋转形自学习时:温度波动除外) | ||||||
转矩限制 | 有(通过参数设定,仅限矢量控制时可在4个象限单独设定) | ||||||
加减速时间 | 0.00~6000.0秒(加减速单独设定:4种切换) | ||||||
制动转矩 | 200/400V 30kW以下为内置制动晶体管 1.短时间平均减速转矩*3: 电机容量0.4/0.75kW:100%以上 电机容量1.5kW:50%以上 电机容量2.2kW以上:20%以上(使用过励磁制动/高滑差制动时:约40%) 2.连续再生转矩: 约20%(连接制动电阻选购件时*4约125%,10%ED,10秒,内置制动晶体管) | ||||||
电压/频率特性 | 可以调整V/f曲线 | ||||||
主要的控制功能 |
| ||||||
保 护 功 能 | 电机保护 | 电子热保护 | |||||
瞬时过电流保护 | 重载额定输出电流的200%以上时停止 | ||||||
过载保护 | 额定输出电流的150%达 60秒时停止(重载额定(HD)时)*5 | ||||||
过电压保护 | 200V级:主回路直流电压约为410V以上时停止 400V级:主回路直流电压约为820V以上时停止 | ||||||
低电压保护 | 200V级:主回路直流电压约为190V以下时停止 400V级:主回路直流电压约为380V以下时停止 | ||||||
瞬时停电补偿 | 停电15毫秒以内,进行瞬时停电补偿(出场设定) 根据参数的设定,约2秒内停电恢复,继续运行*6 | ||||||
散热片过热保护 | 由热敏电阻保护 | ||||||
制动电阻 过热保护 | 检出制动电阻器(选购件ERF型3%ED)过热 | ||||||
防止失速 | 加减速中防止失速、运行中防止失速 | ||||||
接地短路保护 | 通过电子回路保护*7 | ||||||
充电中显示 | 在主回路直流电压达到50V以下前显示 | ||||||
环 境 | 安装场所 | 室内 | |||||
环境温度 | -10~+40°C(封闭壁挂型),-10~+50°C(柜内安装型) | ||||||
湿度 | 95%RH以下(不得结露) | ||||||
保存温度 | -20~+60ºC(运输期间等的短时间温度) | ||||||
海拔高度 | 1000m以下 | ||||||
振动 |
| ||||||
适用的安全标准 | UL508C,EN954-1 Cat.3,IEC/EN61508 SIL2 | ||||||
保护结构 | 柜内安装型(IP00) 封闭壁挂型(NEMA Type1) |
*1 | 需要探讨变频器的容量。 |
*2 | 根据不同的安装条件和电机种类,速度控制精度有所不同。详情请向本公司咨询。 |
*3 | 短时间平均减速转矩为电机单机在最短时间内从60Hz减速时的减速转矩(因电机的特性而异)。 |
*4 | 连接制动电阻或制动电阻单元时,请将L3-04(减速中防止失速功能)设定为0(无效)。如未设定,可能无法在规定的减速时间内停止 |
*5 | 输出频率低于6Hz时,即使为额定输出电流的150%、60秒以内,过载保护功能可能也会动作。 |
*6 | 因容量和负载而已。200V级/400V级11kW(CIMR-AA2A0056/CIMR-AA4A0031)以下时,为确保瞬时停电补偿达到2秒,需要瞬时停电补偿单元 |
*7 | 由于运行中的电机线圈内部有接地短路的可能,所以在下述条件下有时不能起到保护作用。 •电机电缆和端子排等的低电阻接地短路。 •在接地短路状态时接通变频器电源时。 |
