TH系列
-TH全新工业触摸屏系列，尺寸涵盖4.3英寸~10.4英寸，流线型外壳设计，美观大方，6万色显示，细腻生动，具备丰富的3D图库，拥有USB接口，可传输数据和备份，兼具TP系列的功能。
产品概述和特点
技术参数
相关下载
产品说明
耐油型，更适用于油污重的工业场合
1600万真彩色—画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHZ主频，128M内存，128M存储容量
2. 8英寸，1600万色TFT液晶显示LED背光，分辨率800*600像素
3. 2个COM口，独立通讯，支持232、485、422等通讯方式，可实现多屏一机
4. 标配时钟
5. 提供2个USB接口，实现数据的快速传输和备份
6.支持多种以太网通讯（支持与MODBUS TCP协议设备及西门子S7-1200PLC通过以太网通讯）
型号说明
TG865-MT(P)：USB-B接口
TG865-UT(P)：USB-B接口、USB-A接口
技术规格
| 项目 | TG865-MT(P)/UT(P) | |
| 产品特性 | 尺寸 | 8.0〞 |
| 分辨率 | 800*600 | |
| 液晶屏 | TFT液晶显示，LED背光 | |
| 显示颜色 | 1600万真彩色 | |
| 亮度 | 可调 | |
| 触摸面板 | 四线电阻式触摸屏 | |
| 液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | |
| 存储器 | 128M | |
| 外部接口 | Download口 | RS232/RS485 |
| PLC口 | RS232/RS485/RS422 | |
| USB接口1 | USB-B（符合USB2.0规范），USB下载口 | |
| USB接口2 | USB-A（符合USB2.0规范），U盘口，ET型号支持 | |
| 以太网 | 不支持 | |
| 电气特性 | 输入电压 | DC24V（电压范围：DC22V~DC26V） |
| 消耗电流 | 250mA | |
| 允许失电 | 10ms以下（实际失电小于1s） | |
| 抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |
| 绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |
| 环 境 | ||
| 运行温度 | 0℃～50℃ | |
| 存储温度 | -20℃～60℃ | |
| 运行湿度 | 10%RH～90%RH（无凝露） | |
| 抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |
| 空气 | 无腐蚀性气体 | |
| 冷却方式 | 自然风冷 | |
| 外部尺寸(mm) | 224.4*168.7*45.0 | |
| 面板开孔尺寸(mm) | 211.4*157.8 | |

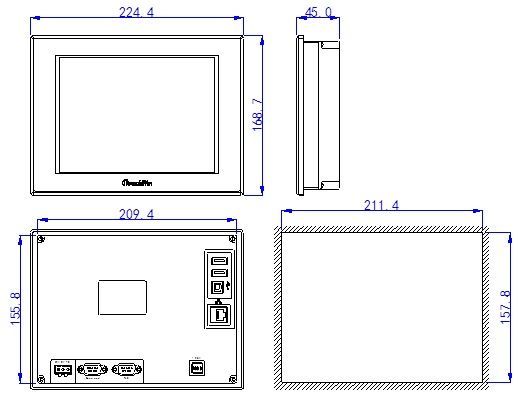

外形尺寸（单位：mm）
开孔尺寸大小建议向上浮动0.5mm。
